产品介绍

  钢丝绳牵引式格栅除污机用于水厂、泵站等进水渠(井)，拦水中的漂浮物，保证水泵和后续工序的正常运行。一般适用于栅前水深不超过2米的场合作中、粗格栅用。钢丝绳牵引式格栅除污机按不同柳博宽需要分为固定式(GSGS-型)和移动式(GSGS-Y二种形式，格清机一般适用于城镇水厂、污水处理各类泵站、城镇防洪排涝等设施的取水口，以截取进水中较大、较粗的杂物与垃圾，保护水泵叶轮免遭损坏，保证后续处理工序的正常运转。当格栅槽宽大于3m，且有多组并列布置时，宜采用BLQ-型移动式格栅清污机，利用水上捞污的一套组合装置对下部栅格处进行清污处理，从而节约投资成本，便于运行管理与维修保养。GSGS型格栅清污机的安装角一般为60°-90格片的有效间按需要可在15~ 100mm范围内进行选择，格栅槽深一般为4~12m。

工作原理

本系列格栅除污机主要用于市政污水及工业废水处理工程中，去除水中的漂浮物，该机集截污、齿耙除渣、螺旋提升、压榨脱水四种功能于一体，是一种新型高效的格栅除污机。

SG型钢丝绳牵引式格栅除污机主要由除污耙斗，提升部件、除污推杆、控制部件、机架与地面支架等组成。

耙斗处于张开位置并沿轨道下降至底部，在控制部件的作用下，完成合耙，耙齿插入栅隙上行将拦截的栅渣、杂物等捞入耙中，至出渣口处借助除污推杆将栅渣卸出，耙斗停止上行并张开，完成一个除污动作循环。 上述动作程序均通过现场配电箱中的PLC自动控制完成，格栅的运行根据设定的时间间隔运行，也可根据格栅前后水位差自动控制运行。

产品特点

1、由于耙斗牵引点偏离耙斗铰支点，因而具有强制闭耙力，比传统的两点重合优越；

2、与链传动除污机比，结构简单，重量轻，维护简单。用于渠深度大的格栅间，此一优点更为明显；

3、除导轨格栅长期置于污水，耙斗等取渣部件在工作时短暂置于污水中外，其它部件均在井上，耐腐蚀其维护方便。

4、具有全面可靠的机械过载保护，保证安全运行;

5、适应范围广，宽度可达4M,最大深度可达30M

6、捞渣量大（可达300kg以上），卸渣彻底，效率高。

7、易损件少，水下五运转部件，维护检修方便，自我保护措施齐全，运行及其安全可靠

电器控制

订货须知

1、注明设备型号、井宽、进深、栅条高度和栅条间隙、安装角度等参数，不注明栅前水深表示按2米订货；

2、电控箱、液位仪、螺旋压榨机，无轴螺旋输送机和渣车等配套设备及预埋件应另订，还应注明是液位差控制还是时间控制，或两者同时控制。

3、不注明设备材料和防腐要求，表示按碳钢普通防腐订货。

4、设备安装角度一般按75°或90°，其它角度特殊订货。

5、机架与侧壁固定方式有膨胀螺栓和预埋钢板固定两种，若需采用预埋钢板固定，应提供标高或池深。

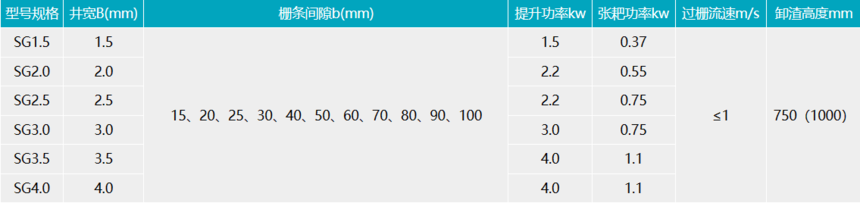

技术参数

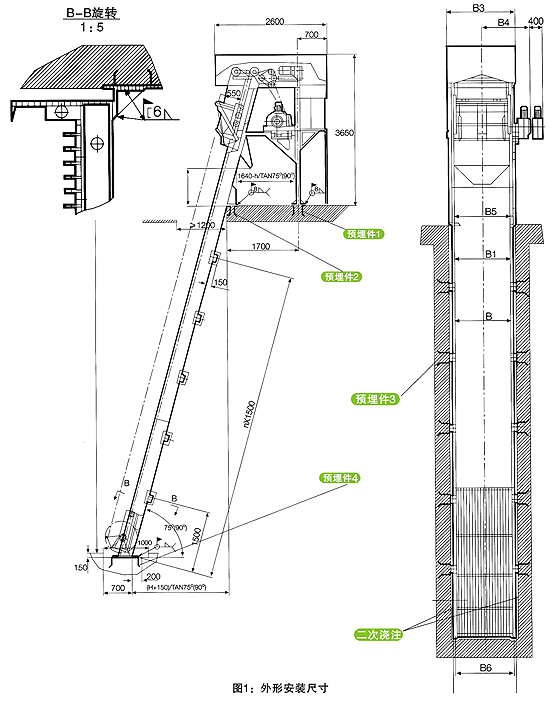

安装尺寸
